FPC薄膜按键开关电磁干扰屏蔽层设计技巧

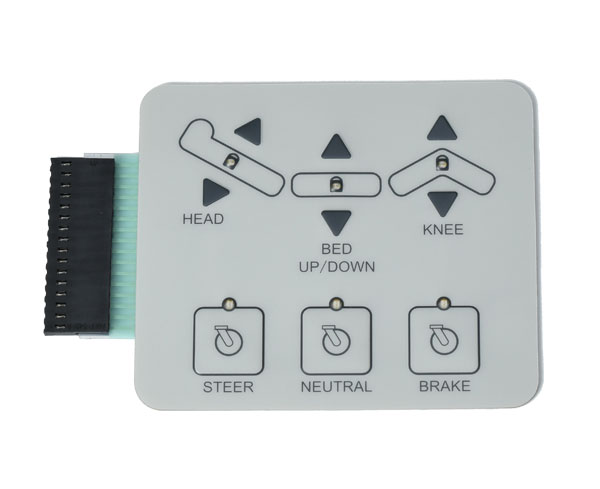

FPC薄膜按键开关是基于柔性电路板工艺打造的新型触控按键，相较于传统PET薄膜开关，具备弯折性强、线路精、厚度轻薄、适配性广的优势，广泛应用于智能穿戴、医疗设备、工业工控、车载电子、智能家电等领域。各类电子设备运行过程中会产生电磁波辐射，同时外界电磁信号也会干扰按键线路，容易引发按键误触发、信号紊乱、灵敏度下降等问题。因此，合理设计电磁干扰屏蔽层，是提升FPC薄膜按键开关稳定性、抗干扰能力的核心关键。本文结合FPC柔性工艺特点，详解屏蔽层实用设计技巧与优化方案。

一、FPC薄膜按键开关电磁干扰的核心危害

FPC薄膜按键开关线路密集、基材轻薄，对外界电磁信号屏蔽能力较弱。设备内部主板、电源模块、高频芯片产生的电磁辐射，会耦合到FPC按键线路上，干扰导电信号传输，轻则出现按键卡顿、灵敏度不均，重则导致按键误触发、失灵、信号串扰。同时，按键线路自身工作产生的微弱电磁信号，也可能反向干扰设备内部元器件，影响整机运行稳定性。好的屏蔽层设计，能够实现内外双向屏蔽，隔绝电磁干扰，保障按键信号传输。

二、屏蔽层材质选型设计技巧

材质是决定屏蔽效果的基础，FPC薄膜按键开关需兼顾屏蔽性能、柔性弯折性能和轻薄性，不可选用硬质屏蔽材料。目前主流好的屏蔽材质分为两类，设计时可根据设备使用场景选型：一是导电银浆屏蔽层，导电性好、贴合性强、轻薄无厚重感，适配常规民用智能设备，能够满足基础电磁屏蔽需求，适配高频次弯折场景；二是纳米碳屏蔽膜、铜箔屏蔽层，屏蔽效率更高，抗高频电磁干扰能力更强，适用于医疗设备、工业工控、车载等高精、高干扰工况场景。

设计核心技巧：优先选用轻薄柔性屏蔽材质，避免厚质材料影响FPC整体弯折性能，防止长期弯折导致屏蔽层开裂、脱落；材质需与FPC基材、油墨层具备良好附着力，杜绝分层、起皮问题，保障屏蔽结构长期稳定。

三、屏蔽层分层结构设计要点

FPC薄膜按键开关为多层复合结构，屏蔽层的铺设位置直接决定屏蔽效果，错误的分层设计会导致屏蔽失效、信号衰减、线路短路。标准优化结构为：表层防护层+屏蔽层+绝缘隔离层+导电线路层+基材底层。

关键设计技巧：屏蔽层需要完全覆盖FPC按键的有效线路区域，覆盖范围需超出线路边缘1-2mm，杜绝边缘漏磁、漏干扰问题；增设绝缘隔离层，将屏蔽层与内部导电线路完全隔离，避免屏蔽层直接接触线路引发短路、漏电故障；针对多按键密集排布的FPC开关，需做全域整体屏蔽，而非局部单点屏蔽，线路间信号串扰。

四、接地工艺优化，强化屏蔽实效

屏蔽层只有配合规范接地工艺，才能真正实现电磁干扰泄放，未接地的屏蔽层不仅无法抗干扰，还会吸附电磁信号，加剧信号紊乱。这是FPC屏蔽设计中容易被忽视的关键细节。

设计技巧：在FPC板边预留专用接地焊盘，屏蔽层通过导电引线完整连接接地端，保证接地回路通畅无断点；接地线路需短而规整，避免线路过长、弯折杂乱导致阻抗升高，影响电磁泄放效果；批量设计中统一接地点位标准，杜绝虚接、漏接、多点接地紊乱问题，保障屏蔽层持续稳定工作。

五、适配弯折场景的屏蔽层加固设计

FPC薄膜按键开关的大特性是可柔性弯折，普通屏蔽层易在弯折区域出现开裂、脱落、屏蔽失效。针对频繁弯折、折叠使用的产品场景，需针对性优化设计：在弯折区域采用分段式屏蔽设计，规避整体硬连接导致的应力断裂；选用高延展性柔性屏蔽油墨，提升屏蔽层抗拉伸、抗弯折性能；弯折区域减少屏蔽层厚度，保持结构轻薄，释放弯折应力，同时保证屏蔽完整性不缺失。

六、高频干扰场景专项优化技巧

针对工业、车载、医疗等高电磁干扰环境，单一屏蔽层无法满足需求，可采用双层屏蔽优化设计：内层采用导电油墨屏蔽，负责吸收低频电磁干扰，外层搭配超薄屏蔽膜，阻隔高频电磁辐射，双层结构形成复合屏蔽体系，大幅提升抗干扰能力。同时优化线路布局，将按键信号线路与电源线路分区排布，减少原生电磁干扰，辅助屏蔽层发挥作用。

总结

FPC薄膜按键开关电磁干扰屏蔽层设计，需兼顾屏蔽性能、柔性特性与使用场景，核心围绕材质选型、分层结构、接地工艺、弯折加固、场景适配五大维度优化。科学的屏蔽设计能够完全解决按键信号干扰、误触发、失灵等问题，大幅提升FPC薄膜按键开关的稳定性、耐用性和精度，适配各类高精电子设备的使用标准，是提升产品核心品质的关键工艺设计环节。
