薄膜面板的结构分层都包含哪些功能层

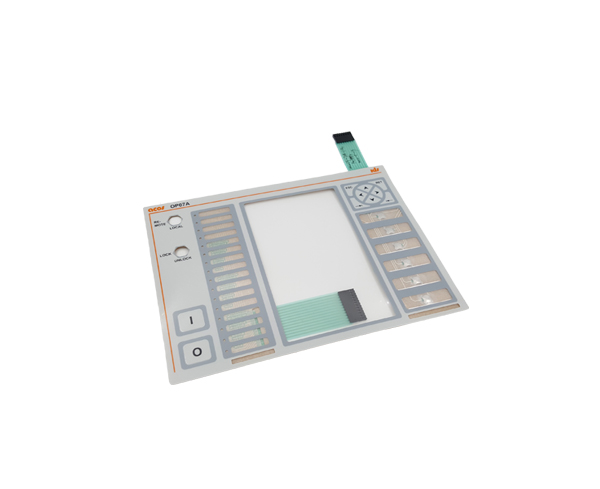

薄膜面板广泛应用于工业仪器、家电设备、工控操作台等各类设备的人机交互界面，它并非单一薄膜材料，而是由多层不同功能薄膜复合而成，每一层都承担独立作用，层与层相互配合，共同实现显示、按键触发、防护、绝缘等多重效果，了解各功能层的作用，有助于更好选型与产品设计。

外层为面板装饰层，也是直接与人接触的表层。一般采用PET薄膜作为基材，表面会做耐磨、防刮、防油污处理，文字、图标、窗口符号大多采用背面印刷工艺。这种背印方式，油墨被封在薄膜内侧，不会直接被摩擦磨损，长期使用不易掉色。这一层主要完成外观展示，同时抵御灰尘、水汽、手指摩擦，保护内部结构不受外界直接损伤，部分产品还会增加磨砂、哑光效果，去除屏幕反光。

往下是上电路层，该层印刷导电银浆、碳浆形成按键回路，是按键信号传输的上层载体。当按压面板时，上电路向下形变，和下层电路接触导通，完成信号触发。电路印刷的厚度、线路间距，直接影响按键导通灵敏度与使用寿命，线路设计不合理，容易出现按键失灵、接触不良等现象。

中间为隔离胶层（隔胶层），属于关键间隔结构，采用双面胶基材，预留按键的镂空窗口。在没有外力按压的状态下，隔离胶把上下两层电路隔开，保持电路断开；只有受到按压，镂空位置薄膜发生形变，上下电路才能接触导通。隔离胶的厚度、镂空大小，直接决定按键手感，胶层太厚按键偏硬，太薄又容易出现自导通、误触发。

再往下是下电路层，作为信号接收端，同样印刷导电线路，承接上电路传递过来的电信号，并向外接主板输出指令。下电路线路布局需要和上层一一对应，线路边缘要做好绝缘处理，避免相邻线路之间发生漏电、短路，很多产品会在电路位置增加碳浆保护层，降低氧化，提升导电稳定性。

底部为背胶粘合层，用于把整块薄膜面板粘贴固定在设备外壳表面，多采用双面胶。根据使用环境不同，可以选用普通胶、耐高低温胶。背胶的耐温、抗老化性能十分关键，如果胶层品质不足，长期受热、受潮之后，会出现面板起翘、脱落现象。

部分特殊工况还会增设辅助功能层。例如防水防尘的防护膜层、增加回弹效果的弹片层、遮光层，避免设备背光漏光。

每一层功能相辅相成，任意一层选材或者工艺出现缺陷，都会造成面板掉色、按键卡顿、短路失效。在产品设计阶段，结合设备使用环境，合理搭配各层材质与工艺，才能充分发挥薄膜面板稳定耐用的优势。
