FPC薄膜按键开关的性能直接关系到薄膜按键开关的正常使用

　　FPC薄膜按键开关的性能直接关系到薄膜按键开关的正常使用

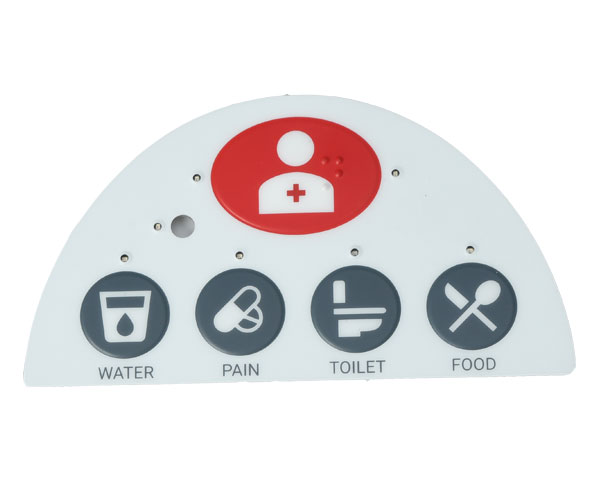

　　当薄膜按键开关做成“开关”时，功能按键的连接线预先连接在一起。与离散的开关元件不同，每个开关的插脚需要用焊丝连接。因此，该薄膜开关电路可避免焊接误差，节省焊接时间，便于组装和连接。这也是薄膜按键开关的方便性和可靠性。由于薄膜开关的连接是预制的，薄膜开关电路的设计应作为工艺文件提交给制造商。薄膜按键开关电路的设计可分为两种。一种是普通导线法，薄膜开关全部接触一根导线连接，另一端导线分离。好处是每个联系人都可以直接控制一个特定的功能。在这种情况下，获得的信号在后置电路中不需要额外的解码。这种类型的连接通常只有少量的功能键可用。当触点数量较大时，引线数量相应较大，出线总数大于开关数量，不利于薄膜开关的整体连接。另一种是x-y矩阵对齐方法，它由矩阵的行和列组成。所述触点的一端由同一方向(x方向)的线画出，与所述触点的数目无关，所述薄膜开关触点的另一端由同一方向(y方向)的共同线画出。通过这种方式，矩阵阵列可以形成任何接触x-y组合。译码通常在控制每个特定功能之前在后端电路中设置，但在逻辑电路中并不困难。

　　使用x-y矩阵方法，输出线更小。在整机的某些电路中，或因某些元件的工作状况(工作电流和工作电压)，或为了防止开关电路对元件的干扰，可对某些开关键进行特殊处理。在薄膜开关电路的设计中，可以采用普通母线和单引线的混合模式。薄膜开关电路的设计是工艺生产的指导文件。设计矩阵应与实际关键位置一致，易于测试，避免误差。在绘制电路图时，应在矩阵中直接标注每个键的功能，使其与键的实际位置相对应，并按从左到右的顺序排列。乍一看，没有必要列出线路关系。作为控制系统的一个组成部分，它不仅包括开关及其布线，而且还包括一组连接到后部电路的同时制造的电线。两个引线的出口位置应与后回路的出口位置相同，并应考虑连接的合理性和方便性。同时，应考虑将金属丝与基体连接起来，使弯曲最小化，使金属丝成为最短的经济路径。

　　为了保持与电路元件的良好连接，导线和引线之间的距离通常是英寸。引线的数量取决于键的数量或引线的需要，但应受连接器规格的限制。有时，为了测量和发现每个引脚之间的连接，行和列的引脚之间应该有一条线，公共总线和每个引脚之间应该有一条线来区分它们。当输出线路数目不匹配时，应使用”假线路位置”来匹配所选择的线路位置，并应与所连接的后回路的输出线路一致，以防止该线路离开连接和后回路。引线长度的薄膜开关引线和电路是在同一薄膜基板上制成的，它们具有灵活性以满足弯曲的需要，因此它们的长度应略长于实际(直线)长度。但是太长太重，也增加了生产的难度和成本太短，插头不方便。
