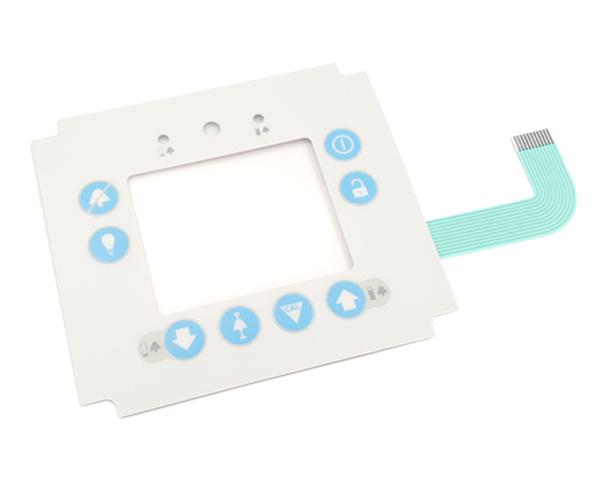

FPC薄膜开关怎么加背光设计

FPC薄膜开关加背光设计需结合柔性特性，兼顾光线均匀性、功耗控制与结构适配，主流方案有EL冷光片、LED+LGF、光导膜三种。

EL冷光片方案适合大面积背光需求。将EL冷光片裁剪至与FPC开关匹配尺寸，夹设在薄膜面板与电路层之间，通过导线连接逆变电路。该方案发光均匀、厚度仅0.1-0.3mm，适配FPC超薄特性，但需注意其工作电压需AC 90V以上，需额外配置驱动模块，长期使用可能出现亮度衰减。

LED+LGF方案应用广泛，适配多数FPC开关场景。LED选型优先低功耗贴片型，单个工作电流5-10mA，按开关尺寸排布1-3颗，焊接于FPC线路预留焊盘。LGF导光膜需定制微结构网点，通过网点密度梯度设计实现光线均匀扩散，网点间距通常控制在0.5-2mm，边缘区域密度高于中间。

结构层叠加需按“FPC电路层→反射膜→LGF导光膜→扩散膜→遮光层→面板”顺序贴合。反射膜选用高反光PET材质，减少光线损耗；遮光层采用丝印遮光墨，准确预留按键透光窗口，防止漏光串光。焊接处需涂抹绝缘油，避免LED引脚与FPC线路短路，可采用双层走线设计减小线阻。

光导膜方案适用于超薄空间需求。将侧发光LED贴于FPC边缘，光导膜表面雕刻导光纹路，导入光线后通过微结构扩散至整个按键区域。该方案功耗比EL冷光片低35%，厚度可控制在0.2mm以内，适合医疗设备、小型仪器等对厚度敏感的FPC薄膜开关。

设计需匹配FPC柔性特性，背光层采用可弯折材料，确保开关弯折10万次以上背光功能正常。完成后需检测光线均匀度，通过光学仪器测试，确保均匀度达95%以上，无明显光斑。不同场景需定制优化，户外设备增强LED亮度，医疗设备选用无频闪光源，车载设备需满足-40℃至+85℃耐温需求。
