薄膜开关原理的秘密

2022-06-21 11:18:47
0

  薄膜开关原理的秘密

  一种工业技术的产生往往是好多人甚至是几代人的幸苦结晶,不断地研究推敲为的也只是能给人们带来更加安逸方便的生活,新型工业产品的诞生,就是为了更加巧妙地融入人们的日常生活,这些产品也许你并不完全知道,但是在生活中你一定会遇到,如果自己清楚它们的原理,对于解决一些小问题还是很有帮助的,下面就有一种新型工业产品,小编带你们去了解它的原理。??薄膜开关是集按键功能、指示元件、仪器面板为一体的一个操作系统。由面板、上电路、隔离层、下电路四部分组成。为轻触接通式常开开关,正常情况下薄膜开关的上、下触点呈断开状态。按下薄膜开关,上电路的触点向下变形,与下电路的极板接触导通,手指松开后,上电路触点反弹回来,电路断开,回路触发一个信号。薄膜开关结构严谨,外形美观,密封性好。具有防潮湿,使用寿命长等特点。广泛应用于电子通讯、电子测量的仪器,工业控制,医疗设备,汽车工业,智能玩具,家用电器等领域。

  具有一定弹性的绝缘材料层组成的一种多层结构(平面)型(非制锁)按键开关,常称为薄膜开关。它的外形美观,使用寿命长,结构简单,安装方便,使用手感良好,占用面积较小等特点,而被广泛应用于各行各业,小到家电用品到高科技产品,慢慢的替代了部份轻触开关的市场。在市场占有一极大的份额。

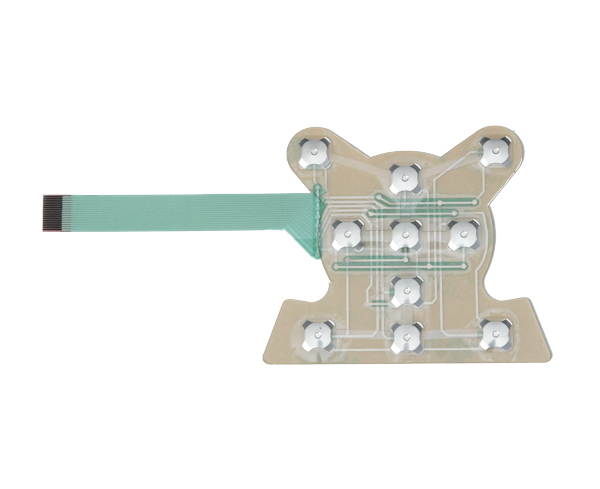

  薄膜开关的结构:面版,面版背胶,上线路,隔离层(线键,面键)下线路和背胶层组成。面膜层、上线路层、下线路层是透明薄膜。主要采用的材料是PC、PET、PVC。面膜背胶、隔离层和背胶层材料是双面胶(俗称三文治)按键触发原理:在面膜未被按下时,隔离层对上下线路起隔离作用,当面膜层被按下时,上线路一并按下并与下线路重合,使线路导通。导通后的线路给外部连接仪器(基材)以信号。实现其相应的功能。基材的表面要求平整、无锈,并且用酒精或汽油进行清洁过后方可进行装贴。

  薄膜开关的寿命一般可以达到万次以上,开关的动作只由弹性薄膜的垂直方向弹动实现,弹性薄膜虽然经过百万次的蠕动,由于时蠕动的幅度很小。仅为0.1-0.3MM,加之材料选择的合理性,因此薄膜材料能够承受一百万次以上的大寿命而不变形,这些都是决定了薄膜开关的耐久性。

  它的密封要求严格,但是在生产完毕后,开关触点不受有害气体的侵蚀,不易氧化,防水防尘防油,适合用各种恶劣环境。薄膜开关在设计上可以排列组全成薄膜键盘,设置密度大,由多层薄膜组合成的密封薄片式结构,所有开关之间的连接线及引出线是由丝网印刷一次性完成。总厚度在1-3MM。大大的缩小了体积。质量轻巧可靠。与传统的机械式开关相比,它的安装方便简洁。只需轻轻的粘贴式,揭去背胶纸,即可固定整机表面,将引线出口插入整机后置电路的插座上,瞬间便可接通电路,完成整个产品的使用。在外形的设计上,可以根据使用者的设计构思,在色彩图案上体现个性化在装饰效果上体现出材质及生产的工艺的美感。
